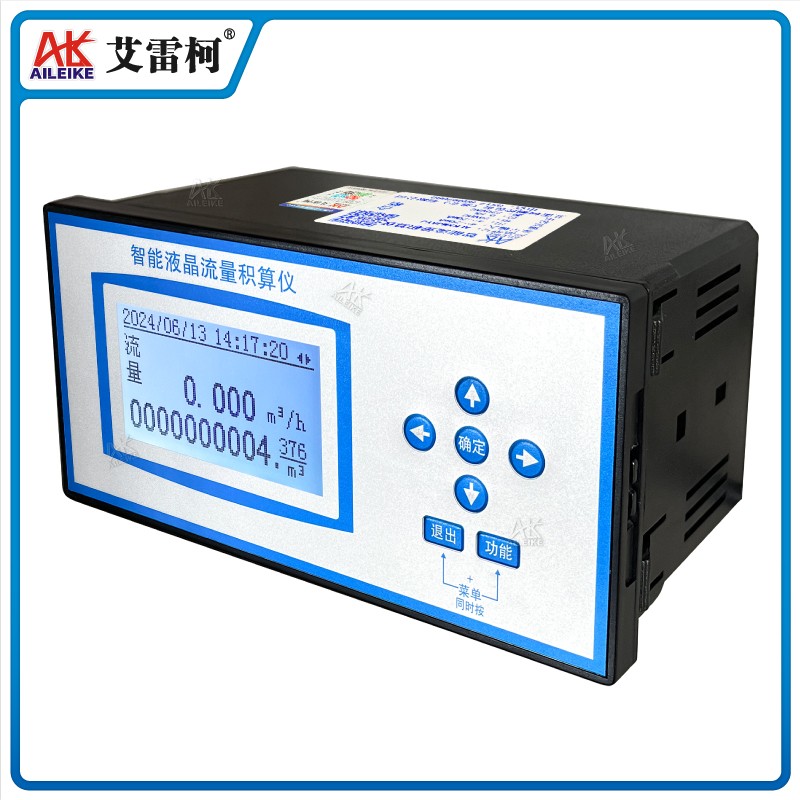

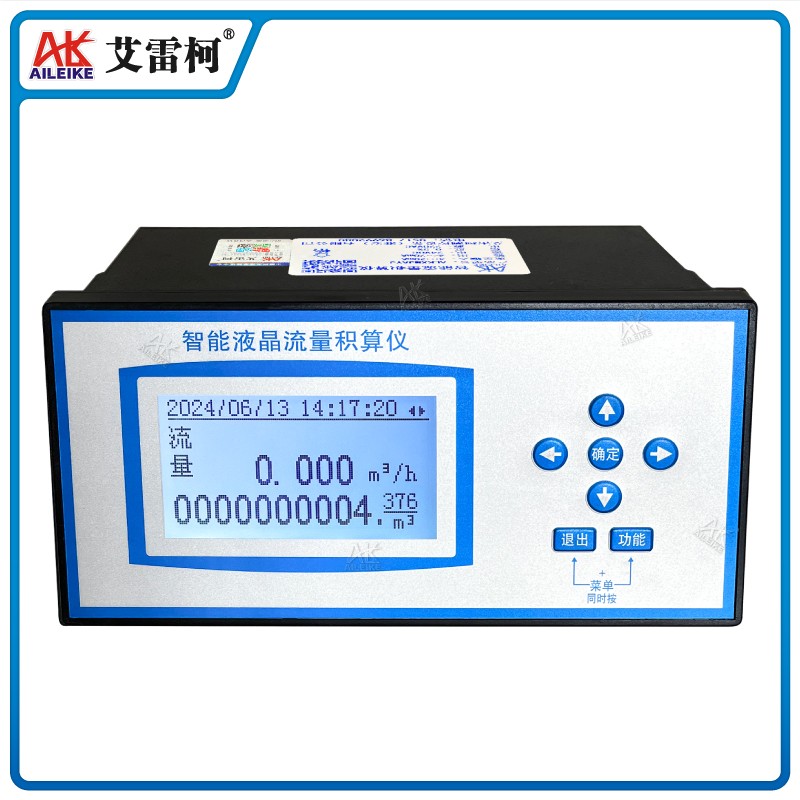

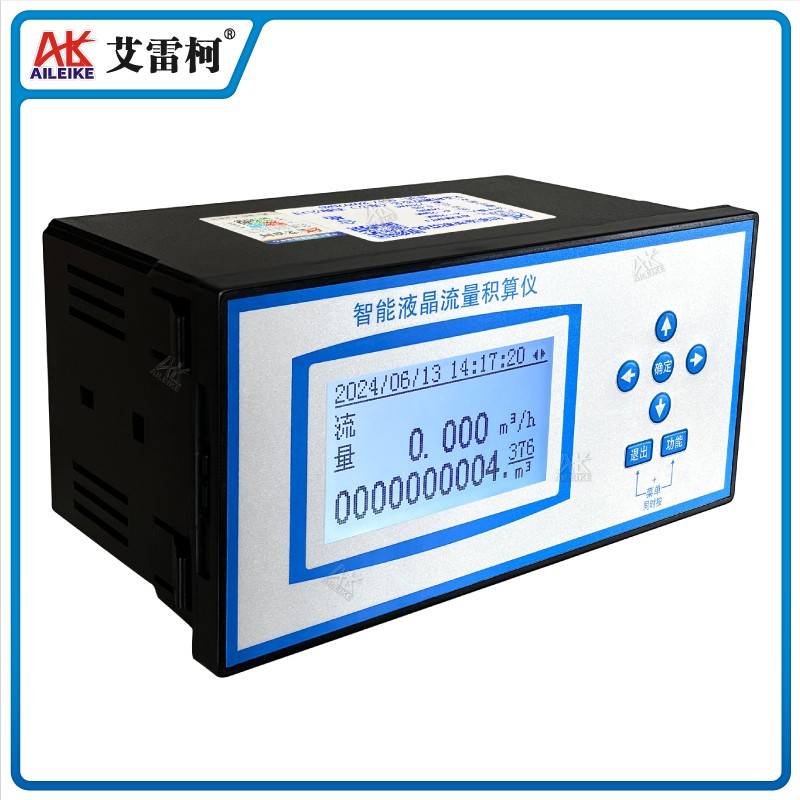

ALKXMJAYJ 液晶流量积算仪

产品概述

• ALKXMJAYJ 液晶流量积算仪是以ARM微处理器为基础与各种流量变送器、传感器配合，针对不同流体介质通过多种流量数学模型精确地进行流量测量计算的仪表。
• ALKXMJAYJ 液晶流量积算仪对现场温度、压力、流量等各种信号进行采集、显示、控制、远传、通讯打印等处理，构成数字采集系统及控制监控系统，广泛应用于石化、化工、冶金、电力、轻工、医药及城市燃气等行业的贸易结算和工厂计量管理网络。

通用指标

• 显示精度：±0.2%F.S
• 测量精度：±0.2%F.S
• 屏幕显示：128*64点阵单色液晶显示器(LCD)
• 处 理 器：采用高性能的ARM Cortex-M3 32位的 RISC内核
• 流量通道：模拟量信号:4-20mA、0-10mA 等信号
• 频率信号：Fr(范围:0.0-5000.0HZ，低电平<1V，高电平>5V)
• 温度通道：0-10mA、4-20mA、Pt100等信号
• 压力通道：0-10mA、4-20mA等信号
• 配电输出：提供1组(F12)12VDC及2组(Q24、P24)24VDC传感器电源，输出电流单路zui大30mA，其中流量电流24V配电Q24和压力24V配电P24共地
• 变送输出：支持1路标准电流变送输出(来源可选)，负载能力 500Q (zui大)
• 继电器输出：zui大支持3路继电器输出，触点容量3A@250VAC/3A@30VDC，可组态上上限、上限、
下限、下下限报警
• 通讯接口：提供RS485两种通讯接口供用户选择，支持Modbus RTU协议， 波特率(1200、 2400、4800、9600)
• 打印接口：RS232C直接连接微型打印机，波特率1200
• 外形尺寸：160×80×95mm(宽×高×深)
• 开孔尺寸：152×76mm
• 净       重：约0.8kg

功能特点

• 适用流量计和流体介质范围广泛。
• 流量单位自动换算，差压式流量计的流量系数自动运算。
• 蒸汽密度依据IAPWS-IF97公式计算，自动识别蒸汽的过热、饱和状态。
• 应急容错功能：温度、压力信号异常时，使用应急参数值进行补偿运算。
• 调试演算功能：支持查看各变送器/传感器信号原始值；支持查看流量计算中的中间参数如密度等。
• 审计记录：停电记录功能。
• 报警列表：支持记录流量、温度、压力、差压/频率/体积/质量等瞬时量或累积量报警信息。
• 累积报表：支持累积流量班报表、日报表、月报表、年报表。
• 通讯功能：标准Modbus RTU协议，支持 RS485 通讯接口。
• 变送功能：支持标准电流变送输出，信号来源通道可选。
• 报表备份功能：支持各累积报表备份功能。
• 导入导出功能：支持仪表组态参数导入导出功能
• 定时打印功能：支持流量、温度、压力、累积等数据进行定时打印功能。

注意事项

• 仪表应放在干燥、通风无腐蚀性气体的场合，并且环境温度与相对湿度符合技术条件。
• 应放在便于操作的工作台上，并须保持水平，使用时不得受到震动。
• 不用时请盖上布罩，以免尘埃进入仪器。

质保服务

• 本产品享有一年维修、维护的服务
