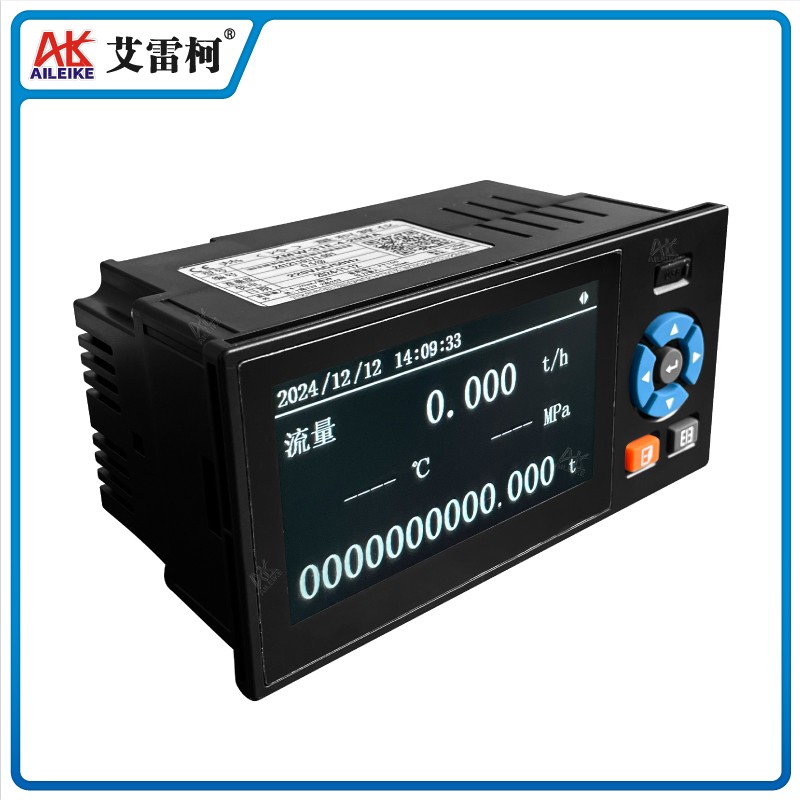

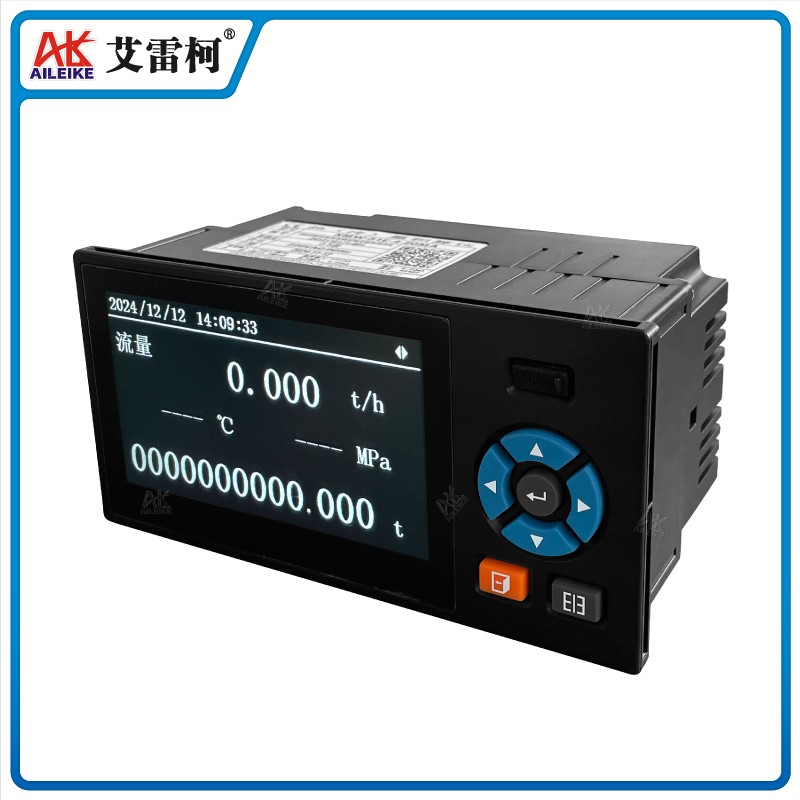

XMW-31E-4-20MA 流量积算仪

产品描述

产品概述

• XMW-31E-4-20MA 流量积算仪是一个以ARM微处理器为基础与各种流量变送器，传感器配合进行流量测量并配合两只铂热电阻(或经温度变送器)配合完成液态热载体热量计量或冷媒体冷量计量的仪表。
• XMW-31E-4-20MA 流量积算仪针对现场温度、流量等各种信号进行采集、显示、控制、远传、通讯、打印等处理，构成数字采集系统及控制系统，尤其适合贸易结算和计量管理，可广泛应用于导热油锅炉、水暖等供热系统及楼宇空调热交换系统，对传热、传质实现在线计量，从而为企业能源管理、能源消耗计量、技术经济提供依据。

通用指标

• 显示

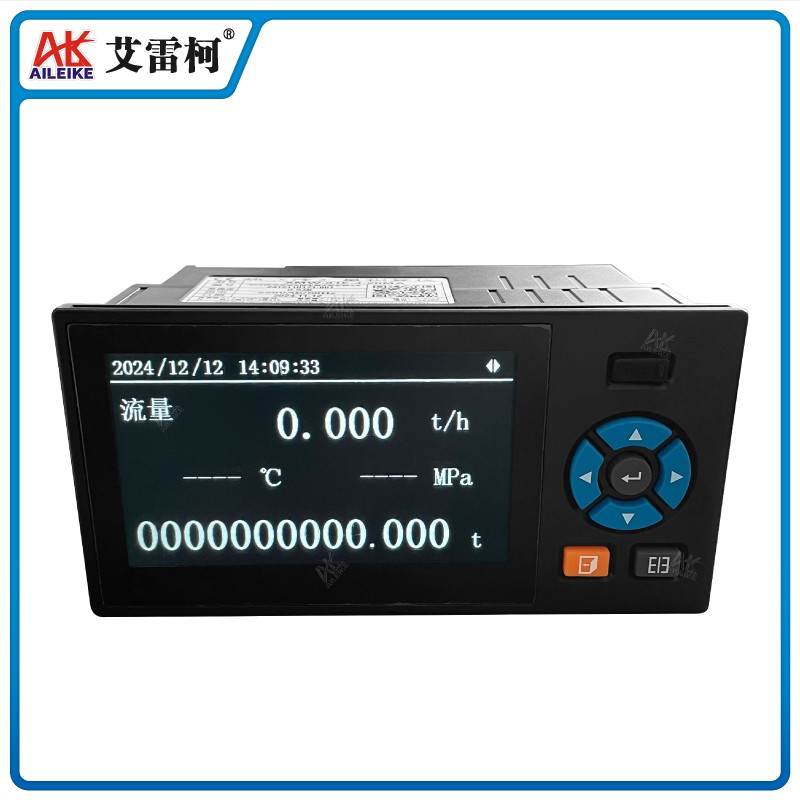

屏幕：95*55mm点阵灰白屏液晶显示器(LCD)
精度：显示和测量精度：±0.2%F.S
• 处理器：采用高性能的ARM32位内核
• 输入功能：流量通道：
模拟量信号：4-20mA、0-10mA等信号
频率信号：Fr(范围：0.0-5000.0HZ，低电平 ≤1V，高电平≥5V)
温度通道：0-10mA、4-20mA、Pt100、N、E、 J、K等信号
压力通道：0-10mA、4-20mA等信号
• 输出功能：配电输出：提供1组(F12)12VDC及2组(Q24、 P24)24VDC传感器电源，输出电流单路zui大30mA，其中流量电流24V配电Q24和压力24V配电P24共地
变送输出：支持1路标准电流变送输出(来源可选)，负载能力500Ω(zui大)
继电器输出：zui大支持3路继电器输出，触点容量3A@250VAC/3A@30VDC，可组态上上限、上限、下限、下下限报警
• 通讯功能：通讯接口：提供RS232C和RS485两种通讯接口供用户选择，
支持Modbus RTU协议，波特率(1200、4800、9600)
打印接口：RS232C直接连接微型打印机，波特率1200
• 报表备份：支持USB 1.1、2.0 协议，支持从1G到32G的U盘进行累积报表转存，兼容性强，可兼容市面上绝大多数的U盘
• 存储：采用大容量并行NAND FLASH闪存芯片存贮历史数据，采用串行FRAM存储芯片存贮系统配置参数
记录容量：248MB
记录间隔：1分至60分，共分11挡1/2/3/4/5/10/20/30/40/50/60分可选
记录时间：记录时间的长短与 FLASH 存储器容量、输入点数记录间隔有关
• 供电电源：交流供电电源：220VAC/50HZ 交流电源供电
直流供电电源：支持 9VDC-36VDC 直流电源供电
• 时钟误差：±2 秒/天
• 工作环境：环境温度：0～50℃（避免日光直晒）
环境湿度：0～85%R.H（无凝结）
海拔高度：<2000 米
• 尺寸重量：净重：0.7kg
产品尺寸：160×80×80mm
开孔尺寸：152×76mm
