产品描述
产品概述

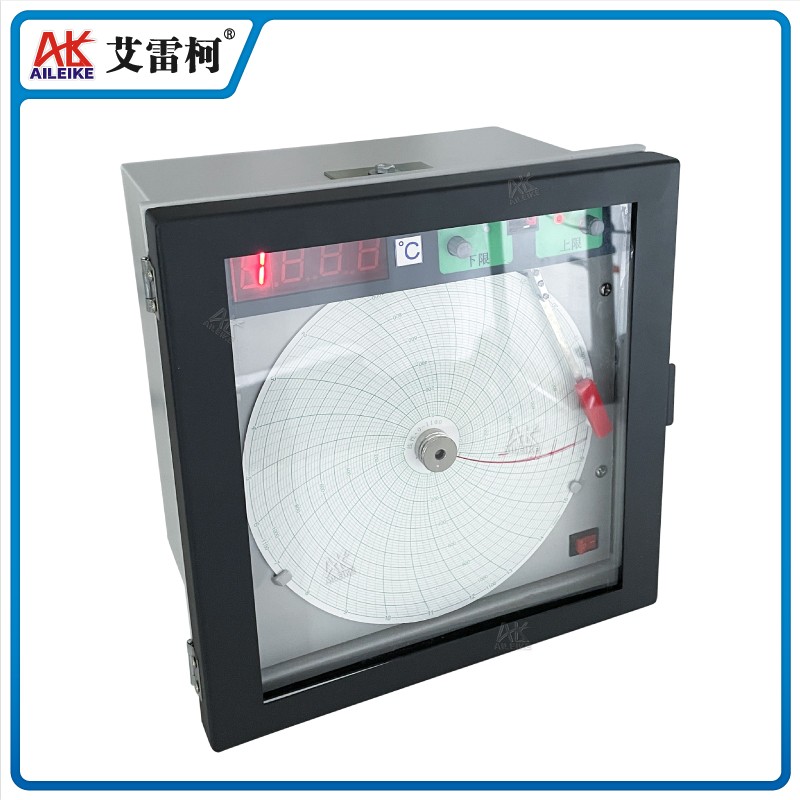

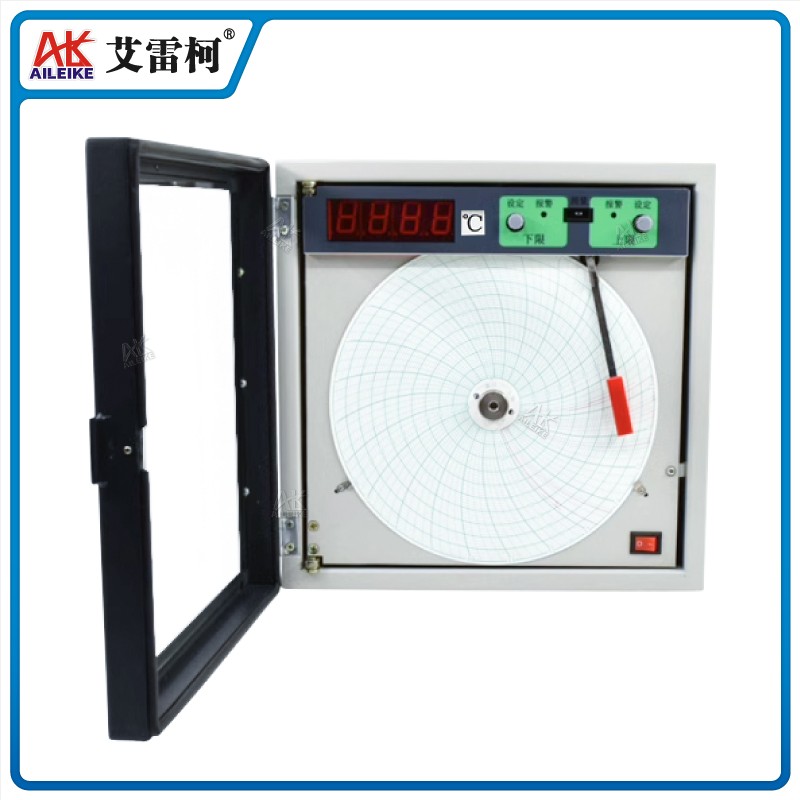

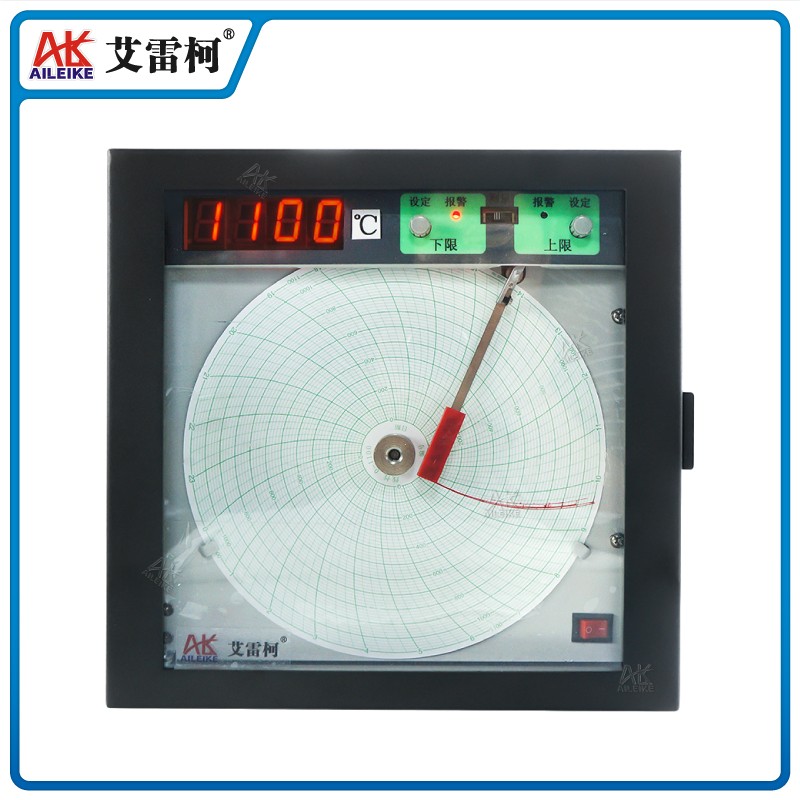

• XWGJ-101中圆图数显记录仪用引进的xian进技术运用于本仪表,从而使仪表具有高价格性能比。本仪表具有结构简单、灵敏度高、记录稳定、维修方便等特点。
• XWGJ-101中圆图数显记录仪是我们根据冶金、电炉、热处理、食品加工等行业的特点,专门研制开发的产品。在仪表的心脏部分(平衡用滑线电阻),本产品采用了导电塑料电位器,提高了分辨率,使用寿命比贵金属绕线式高十倍以上,代替了传统圆图的多齿轮传动结构,减少了仪表构件,从而提高了仪表的可靠性。产品采用高新光电集成电路技术,来控制报警系统,具有独立报警、报警精度高、仪表重量轻等诸多特点、优点。
通用指标
• 指示精度:±0.5%
• 记录精度:±1
• 控制精度:±0.5%
• 设定范围:0~100%(两用)
• 行程时间:≤5S
• 工作环境:温度0~50℃ 相对≤90%
• 电源电压:220V±10% 50Hz±5%
• 消耗功率:≤20VA
• 仪表重量:6.5Kg
• 外形尺寸:280×280×200mm
• 开孔尺寸:260×260mm
• 指示不灵区:±0.25%
• 记录有效宽度:87.5mm
• 记录走纸速度:24小时/周(默认,其他可定制)
• 输出接点容量:交流220V1A9发(交流无感负载)
直流28V2A(纯阻负感)
工作原理
• 输入模块 为了适应各种不同的输入信号,信号输入以后通过不同输入模块的处理,变成与待显示工程量相适应的线性电压信号,该信号经变换形成缓冲信号送给数显单元、记录单元、控制单元、设定值显示单元。
• 记录单元 记录单元包括反馈比较和功率驱动两部分。反馈比较电路将模块输出信号与从平衡电位器反馈回来的反馈信号相比较;如果两个信号不同,反馈电路将输出与差值相应的信号,经放大,驱动磁电机,推动平衡电位器,改变平衡电位器输出电压,缩小差值信号,直到磁电机停止,电路达到动态平衡。在机械结构上保证记录笔与磁电机同步联动,从而保证记录笔的位置精确反映出输入信号的量值,同时同步电机沿时间坐标带动记录纸作轴向运动,完成工程量随时间变化曲线的绘制。
• 显示单元 模块输出信号和设定信号经A/D转换、译码、驱动,分别给数码管显示。
• 仪表用四位0.8"数码管直观的显示测量结果。
• 通过按钮开关切换,用四位0.5"数码管选择显示两个设定值之一。同时用指示灯指明数码管显示第一或第二设定状态。
• 控制单元 控制单元由设定电路、比较电路、抗干扰电路、驱动电路和灵敏继电器构成。
• 比较电路接收与输入信号相应的缓冲信号和设定信号,进行比较,当两信号相同时,比较电路输出翻转,经抗干扰处理启动驱动电路,使灵敏继电器动作。十三、控制单元由设定电路、比较电路、抗干扰电路、驱动电路和灵敏继电器构成。
标准配置
1. 保险丝-------------3只
2. 记录纸------------30张
3. 记录笔-------------2支
4. 中文说明书 --------1份
5. 合格证 ------------1份
6. 保修单 ------------1份
7. 中文装箱单 --------1份
质保服务
• 本产品享有一年维修、维护的服务
附加说明
产品外观以实物为准,因产品开发、改进和升级等需要,部分内容、参数及配附件可能修改或调整以及外形的变化,恕不另行通知。
